Правильное хранение промышленных рукавов

Промышленные рукава могут терять рабочие свойства еще до установки на оборудование. Причина не всегда связана с качеством изделия. Неправильное хранение на складе ускоряет старение материала, ухудшает эластичность, провоцирует микротрещины, загрязнение внутренней полости и деформацию армирующего слоя.

В результате новый рукав после длительного хранения в неподходящих условиях может оказаться небезопасным для работы под давлением или с ответственной средой.

Правильная организация хранения помогает сохранить герметичность, прочность, форму проходного сечения и ресурс рукава. Особенно это важно для предприятий, где рукава используются в технологических линиях, насосных системах, на участках подачи воды, воздуха, нефтепродуктов, сыпучих материалов, пищевых жидкостей или химически активных веществ.

Чувствительные виды промышленных рукавов

Условия хранения зависят от материала, конструкции и назначения изделия. Нельзя одинаково относиться к простому шлангу для технической воды и к рукаву, который будет работать с химическими реагентами, нефтепродуктами или абразивной средой.

Наибольшего внимания требуют следующие группы:

• рукава, чувствительные к ультрафиолету, озону, маслам, растворителям и длительной деформации;
• ПВХ-рукава, которые могут становиться жестче на холоде и деформироваться при неправильной укладке;
• армированные промышленные рукава с текстильным, проволочным или спиральным усилением;
• напорно-всасывающие рукава, у которых важно сохранять форму спирали и проходного сечения;
• рукава для воды, воздуха, нефтепродуктов, пищевых сред, химии и абразивных материалов, где загрязнение или разрушение внутреннего слоя может привести к отказу оборудования или порче рабочей среды.

Чем сложнее конструкция и выше требования к безопасности, тем строже должны быть условия складирования. Выбирая рукава и шланги, важно заранее учитывать не только диаметр, давление и рабочую среду, но и условия хранения до ввода в эксплуатацию.

Факторы складского повреждения

Основная опасность неправильного хранения в том, что часть дефектов не видна сразу. Рукав может выглядеть пригодным, но после подачи давления проявятся трещины, вздутия, расслоение, потеря герметичности или ослабление армирования.

На складе рукава чаще всего повреждают следующие факторы:

• прямое солнечное излучение и ультрафиолет;
• высокая температура, тепловые пушки, батареи, нагретые поверхности;
• мороз и резкие перепады температуры;
• повышенная влажность, конденсат, намокание упаковки;
• контакт с маслами, растворителями, кислотами, щелочами и другими химическими веществами;
• озон, который может образовываться рядом с отдельными видами электрооборудования;
• пыль, песок, металлическая стружка и абразивные частицы;
• механическое давление при укладке под тяжелые грузы;
• перегибы, заломы, скручивание;
• соседство с острыми кромками, инструментом, металлическими заготовками.

Особенно опасны сочетания факторов. Например, рукав хранится около ворот, где зимой возникают перепады температуры, при этом лежит на полу и периодически загрязняется влагой, песком и реагентами. Даже если изделие не эксплуатировалось, его состояние может ухудшиться быстрее, чем ожидает складской персонал.

Требования к складскому помещению

Склад для хранения рукавов должен быть сухим, проветриваемым и защищенным от прямых солнечных лучей. Изделия не следует размещать рядом с отопительными приборами, сварочными постами, компрессорами, электродвигателями, зонами зарядки аккумуляторов и участками хранения химических веществ.

Помещение должно исключать попадание атмосферных осадков. Если рукава хранятся в неотапливаемой зоне, важно учитывать рекомендации производителя по допустимой температуре хранения и подготовке изделия к работе после холода. Резкое перемещение с мороза в теплое влажное помещение может вызвать конденсат, а некоторые материалы при низкой температуре временно теряют гибкость.

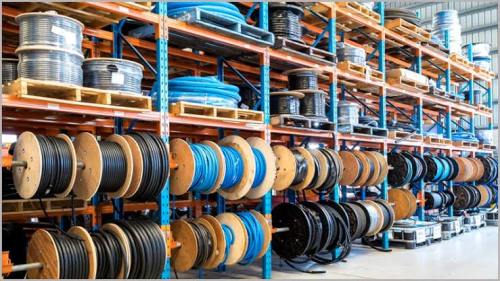

Размещать рукава непосредственно на полу нежелательно, если есть риск намокания, загрязнения, контакта с реагентами или механического повреждения. Лучше использовать:

• стеллажи с гладкими опорными поверхностями;
• поддоны, если они чистые и не имеют острых выступов;
• кронштейны и бухтодержатели подходящего диаметра;
• закрытые складские зоны для ответственных изделий;
• подписанные места хранения для разных типов рукавов.

Конкретные параметры хранения следует сверять с паспортом, маркировкой, техническими условиями и рекомендациями производителя. Это особенно важно для рукавов, работающих под давлением, с пищевыми продуктами, химически активными веществами и нефтепродуктами.

Размещение бухт, отрезков и рукавов в сборе

Хранение в бухтах

Бухта не должна быть чрезмерно затянута. При слишком малом радиусе изгиба рукав испытывает постоянное напряжение, а его стенки и армирующий слой работают на деформацию еще до начала эксплуатации. Радиус укладки должен соответствовать допустимому минимальному радиусу изгиба для конкретного изделия.

Бухты нельзя придавливать тяжелыми грузами. Также нежелательно ставить несколько массивных бухт друг на друга без разделения и опоры, если нижние ряды сплющиваются. Для тяжелых рукавов лучше применять отдельные ячейки, широкие полки или держатели, которые не создают точечной нагрузки.

Хранение прямыми отрезками

Длинные отрезки лучше располагать на горизонтальных опорах. Если рукав сильно провисает, в местах изгиба может возникнуть остаточная деформация. Торцы желательно защищать от попадания пыли, песка, влаги и посторонних предметов, особенно если изделие предназначено для чистых или ответственных сред.

Хранение рукавов с арматурой

Рукава с фитингами, муфтами, фланцами, быстроразъемными соединениями или хомутами требуют отдельного внимания. Их не следует подвешивать так, чтобы вся масса приходилась на соединительную арматуру. Удары по фитингам, падение с полки или контакт металлических элементов с соседними изделиями могут повредить как сам рукав, так и соединения.

Если рукав предназначен для пищевой, химической, нефтяной или технически чистой среды, торцы стоит закрывать заглушками. Это простая мера, но она снижает риск загрязнения внутреннего слоя.

Опасность перегибов и заломов

Перегиб рукава нарушает геометрию проходного сечения. Внешне это может выглядеть как обычная складка, но внутри меняется распределение нагрузки. При подаче давления такой участок становится слабым местом.

У армированных рукавов в зоне перегиба может сместиться или повредиться усиливающий слой. У напорно-всасывающих изделий возможна деформация спирали, из-за чего рукав хуже сохраняет форму при разрежении или давлении. У резиновых изделий длительный изгиб в одном положении повышает риск трещин и потери эластичности.

Защита торцов и внутренней полости

Внутренняя поверхность рукава часто контактирует с рабочей средой, поэтому ее состояние не менее важно, чем наружная оболочка. Пыль, песок, металлическая стружка, насекомые, влага или остатки химических веществ внутри рукава могут попасть в насос, фильтр, форсунку, емкость или технологическую линию.

Для защиты внутренней полости применяют заглушки, временные крышки, упаковку торцов или хранение в закрытой таре. После длительного хранения рукав желательно осмотреть, а при необходимости продуть или промыть способом, допустимым для его назначения. Для пищевых, химических и технически чистых сред порядок подготовки должен соответствовать внутреннему регламенту предприятия.

Осмотр перед выдачей со склада

Перед передачей рукава в работу нужно провести визуальный осмотр. Это не заменяет испытания, если они предусмотрены регламентом, но позволяет выявить очевидные дефекты до установки.

Проверить следует:

• нет ли трещин, вздутий, расслоений и потертостей;
• сохранилась ли эластичность материала;
• нет ли заломов, сплющенных участков и следов длительного перегиба;
• не повреждена ли наружная оболочка;
• нет ли следов масла, химикатов, плесени, грязи;
• целы ли фитинги, муфты, хомуты и соединительные элементы;
• читается ли маркировка;
• нет ли посторонних предметов внутри рукава.

Организация складской зоны

Для безопасного хранения стоит выделить отдельную зону под рукава и комплектующие. Изделия лучше разделить по назначению, диаметру, материалу, рабочей среде и конструкции. Для бухт, прямых отрезков и рукавов в сборе желательно предусмотреть разные места хранения.

Практически полезно внедрить несколько правил:

• использовать подписанные стеллажи, ячейки или держатели;
• не смешивать рукава для разных сред без маркировки;
• хранить сопроводительные документы рядом с партией или в электронном учете;
• назначить ответственного за осмотр и ротацию;
• периодически проверять влажность, чистоту и температурные условия склада;
• обучить сотрудников базовым правилам обращения с рукавами.

Такой порядок снижает вероятность случайной подмены изделия, повреждения при перемещении и установки рукава, который уже потерял часть эксплуатационных свойств.

Вывод

На ресурс промышленных рукавов влияют не только давление, температура рабочей среды и интенсивность применения, но и то, как рукав лежал до установки.

Главные риски на складе связаны с солнцем, нагревом, влажностью, химическими веществами, загрязнением, перегибами и механическим давлением. Рукава нужно хранить по типам, с учетом материала, конструкции и назначения. Перед использованием изделие необходимо осмотреть, а для ответственных сред и работы под давлением дополнительно учитывать паспорт, рекомендации производителя и внутренние регламенты предприятия.
