Обработка фланцевых соединений — как выбрать станок

Выбор станка для обработки фланцевых соединений представляет собой комплексную инженерно-технологическую задачу, от корректности решения которой напрямую зависит надежность, долговечность и безопасность всего трубопроводного узла.

Фланцевое соединение – это не просто точка сопряжения двух сегментов магистрали; это ответственный узел, который должен выдерживать рабочее давление, температурные колебания, вибрационные нагрузки и обеспечивать полную герметичность в течение всего срока эксплуатации. Следовательно, качество привалочных поверхностей фланцев – тех самых уплотнительных плоскостей – является абсолютным приоритетом. Современный рынок предлагает широкий спектр оборудования для их обработки, и правильный выбор требует системного анализа нескольких ключевых аспектов.

Первичным и фундаментальным критерием являются характеристики самих фланцев. Необходимо четко определить номинальный диаметр и типоразмер (ряд стандартов: ГОСТ, DIN, ANSI). Станок должен быть рассчитан на соответствующий диапазон наружных диаметров и толщин. Второй, не менее важный параметр – материал изготовления. Обработка мягкой углеродистой стали, легированной нержавеющей стали, чугуна или цветных сплавов предъявляет radically разные требования к мощности привода, жесткости конструкции и материалу режущего инструмента. Для твердых сплавов критически важна возможность плавного регулирования скорости вращения шпинделя и подачи резца.

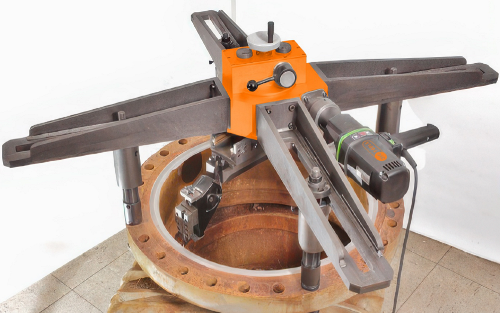

Далее следует оценить характер работ и требуемую точность. Здесь выбор сужается между двумя основными классами оборудования: переносными (мобильными) фрезерными станками и стационарными токарно-карусельными или специализированными фланцевыми станками. Переносные машины – это решение для работы непосредственно на объекте, монтажа или ремонта без демонтажа узла. Их основные преимущества – мобильность и относительная оперативность установки. Они оптимальны для единичных работ, подрезки и восстановления плоскости фланца на месте. Однако они могут уступать в абсолютной точности и производительности при серийной обработке.

Стационарные станки – это выбор для условий цеха, мастерской или производственной базы, где осуществляется подготовка или восстановление снятых фланцев. Они обеспечивают высочайшую точность (соблюдение плоскостности и шероховатости в соответствии с классами герметичности по ГОСТ 12815-80 или ASME B16.5), большую производительность при обработке партий изделий и, как правило, более широкий функционал. На таком оборудовании можно не только торцевать, но и растачивать внутренний диаметр, прорезать канавки под уплотнительные кольца, обрабатывать наружную цилиндрическую поверхность.

Ключевые технические параметры станка, на которые необходимо обратить пристальное внимание, включают: мощность главного привода, определяющую способность работать с твердыми материалами при больших сечениях среза; жесткость и виброустойчивость рамы и суппорта, которые являются гарантией отсутствия вибраций и, как следствие, идеальной чистоты поверхности; точность позиционирования и плавность подачи инструмента (желательно, с цифровой индикацией); универсальность системы крепления и центрирования, которая должна надежно фиксировать фланцы различных типов и размеров, включая свободноповоротные и с приварной шейкой.

Эргономика и безопасность также не могут быть второстепенными факторами. Конструкция должна предусматривать удобный доступ для установки заготовки, удаления стружки, замены инструмента. Наличие эффективных защитных кожухов, экранов и аварийных остановов является обязательным требованием современного производства. Для мобильных моделей критически важен вес, способ перемещения и тип привода – электрический, гидравлический или пневматический, что определяется условиями на объекте.

Таким образом, алгоритм выбора сводится к последовательному наложению условий задачи на возможности оборудования. Сначала – анализ параметров заготовки (размер, материал, требуемый класс герметичности). Затем – определение локации работ (полевые условия или стационарная мастерская) и интенсивности использования. После этого – детальное сравнение технических характеристик потенциальных моделей-кандидатов по критериям мощности, точности и универсальности. Финансовый аспект, безусловно, важен, но его следует рассматривать через призму совокупной стоимости владения, включающей не только первоначальные инвестиции, но и затраты на оснастку, эксплуатацию, ремонт и, что главное, – потенциальные убытки от брака или простоев. Инвестиция в корректно подобранный станок – это, по сути, инвестиция в безаварийную работу трубопроводных систем, где качество каждого фланцевого соединения является страховкой от катастрофических последствий.
