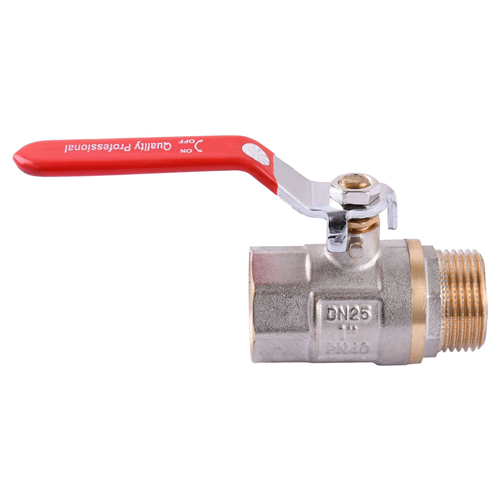

Як вибрати кульовий кран для промислової системи
Кульовий кран часто сприймають як простий елемент із двома станами — «відкрито» та «закрито». У промисловій системі цього опису недостатньо.
Один кран працює в приладовій лінії, інший перемикає потік між портами, третій має витримувати підвищений тиск, четвертий повинен поміститися в тісній панелі. Тому підбір варто починати з функції вузла, а доступні групи арматури зручно звіряти через https://valves-fittings.com.ua/.
У категорії Кульові крани є виконання з різьбовими, обтискними та приварними приєднаннями, а також моделі для різних схем потоку. Це дозволяє будувати компактні вузли без зайвої кількості адаптерів, але водночас вимагає точніше формулювати технічне завдання: одного номінального діаметра для правильного вибору недостатньо.
Спочатку визначають, що саме повинен робити кран
Для звичайного перекриття потоку найчастіше достатньо двоходового виконання. Якщо потрібно спрямовувати середовище між двома гілками або організувати перемикання, розглядають багатоходові конфігурації. При цьому важливо розуміти внутрішню схему каналів: однакова кількість портів ще не означає однакову логіку перемикання.
У технічному завданні корисно намалювати стани крана: які порти мають бути з’єднані в кожному положенні ручки, а які — ізольовані. Такий простий ескіз зменшує ризик вибору конструкції, що фізично встановлюється у вузол, але працює не за потрібною схемою.
Робочий тиск не можна відривати від температури
Каталоги промислових кранів можуть містити високі максимальні значення тиску для окремих серій, але їх не слід переносити на будь-яку конфігурацію. Допустимий режим залежить від матеріалу корпусу, ущільнень, температури, типу приєднання та конкретного виконання. Тому коректне порівняння роблять за технічною документацією конкретної моделі.
Особливо уважно оцінюють системи, де температура істотно змінюється. Ущільнювальні матеріали мають власні робочі діапазони, а допустимий тиск при підвищеній температурі може відрізнятися від значення за кімнатних умов. Якщо в системі можливі короткочасні піки, їх також зазначають у вихідних даних.
Приєднання визначає не тільки монтаж
Різьбове, обтискне та зварне приєднання вирішують різні експлуатаційні задачі. Різьба зручна для інтеграції в існуючий трубопровід або приладовий порт. Обтискне приєднання дозволяє безпосередньо підключити трубку без додаткового різьбового адаптера. Зварне виконання застосовують там, де конструкцією передбачене нероз’ємне з’єднання.
- для трубного кінця фіксують зовнішній діаметр і систему вимірювання;
- для різьби вказують стандарт, розмір та внутрішнє або зовнішнє виконання;
- для зварного кінця уточнюють спосіб зварювання та геометрію;
- для кожного порту багатопортового крана параметри записують окремо.
Якщо ці дані внести в специфікацію відразу, можна уникнути каскаду додаткових переходів. Чим менше зайвих стиків, тим простіше монтаж, контроль і подальше обслуговування.
Прохідний перетин і витрата
Номінальний розмір приєднання не завжди говорить про реальну пропускну здатність. Усередині крана є власна геометрія каналу, яка визначає опір потоку. Для процесів, де витрата критична, варто звертати увагу на діаметр проходу та коефіцієнт витрати Cv, якщо він наведений у документації.
Це особливо важливо у газових системах, випробувальних стендах і лініях, де навіть невелике додаткове падіння тиску впливає на роботу обладнання. Вибір «за різьбою» без урахування проходу може призвести до того, що кран стане небажаним дроселюючим елементом.
Матеріали корпусу та ущільнень
Для промислового крана матеріал повинен бути сумісним із середовищем. Водночас корпус — лише одна частина. Середовище контактує також із сідлами, ущільненнями та іншими внутрішніми деталями. Якщо система працює з агресивним газом або рідиною, перевіряють усі змочувані матеріали.
У зовнішньому середовищі теж є ризики: волога, соляний аерозоль, мийні розчини, підвищена температура. Для крана, встановленого всередині захищеної шафи, та для крана на відкритому майданчику умови різні, навіть якщо робоче середовище всередині однакове.
Коли потрібен ручний кран, а коли варто думати про привод
Ручка зручна, коли перемикання виконується нечасто і оператор має прямий доступ до вузла. Якщо кран повинен спрацьовувати за алгоритмом, знаходиться у важкодоступному місці або перемикається багато разів, у технічному завданні доцільно передбачити можливість автоматизації. При цьому оцінюють не лише сам привод, а й простір для його встановлення, живлення та безпечний стан у разі відмови.
Навіть для ручного виконання варто перевірити траєкторію руху рукоятки. У щільній панелі сусідній прилад або стінка можуть блокувати повний поворот. На кресленні це легко передбачити, якщо модель крана має відомі габарити.
Короткий алгоритм підбору
- Визначте функцію: перекриття чи перемикання потоку.
- Запишіть середовище, тиск і температуру, включно з відхиленнями.
- Опишіть усі приєднання та їх стандарти.
- Перевірте матеріали корпусу й ущільнень.
- Оцініть необхідну пропускну здатність.
- Переконайтеся, що кран фізично поміщається у вузол і доступний для керування.
- Звірте параметри конкретної моделі з технічною документацією.
Правильний кран — це відповідність задачі, а не максимальна характеристика
Прагнення взяти модель із найбільшим тиском або найбільшим портом не завжди покращує систему. Надлишкове виконання може бути дорожчим і габаритнішим, але не вирішити питання сумісності з середовищем, пропускної здатності чи схеми потоку. Значно надійніше підбирати кран за сукупністю параметрів і перевіряти конкретну конфігурацію.
Коли технічне завдання сформульоване детально, вибір стає простішим: постачальник бачить реальні умови, а замовник отримує компонент, який не потребує імпровізації під час монтажу. Саме це відрізняє системний підбір від закупівлі за назвою та номінальним діаметром.
