Инновации в 3D-печати песчаных форм: влияние добавок оксида железа на точность печати

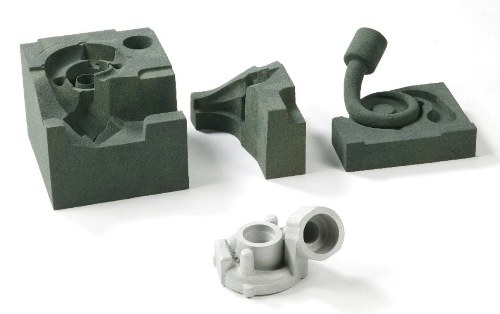

Аддитивные технологии в литейном производстве, в частности метод струйной печати связующим по песчаному слою (Binder Jetting), переживают период бурного роста и технологической эволюции.

Если еще десять лет назад 3D-печать песчаных форм воспринималась исключительно как способ быстрого прототипирования, то сегодня это полноценный промышленный инструмент для выпуска серийной и сложнопрофильной продукции. Однако переход от единичных прототипов к серийной печати обнажил ряд фундаментальных ограничений, связанных с физико-химическими свойствами стандартного кварцевого песка и органических связующих. Центральной проблемой, сдерживающей достижение прецизионной точности, является неконтролируемая миграция связующего в теле напечатанного слоя. Именно здесь на авансцену выходят добавки в формовочные смеси, и в частности тонкодисперсный порошок магнетита (Fe3O4).

Физика процесса: почему форма «плывет»?

Для понимания роли оксида железа необходимо детально рассмотреть процесс формирования слоя при печати фурановыми или фенольными смолами. Стандартная технология предполагает нанесение слоя кварцевого песка толщиной от 200 до 400 микрон, после чего печатающая головка наносит связующее в соответствии с математической моделью сечения детали. В идеале капля связующего должна остаться строго в зоне попадания на зерно песка и, полимеризуясь, скрепить его с соседними зернами. На практике же из-за капиллярных эффектов и низкой вязкости жидкого катализатора происходит радиальное растекание жидкости. Жидкость проникает в межзерновое пространство за пределы геометрического контура детали на расстояние до 1,5–2 мм, создавая так называемый «гало-эффект» или зону полуотвержденного песка. При выемке готовой формы из неспеченного массива эта «бахрома» либо остается на теле стержня, ухудшая чистоту поверхности будущей отливки, либо отслаивается, оставляя неровный, рваный край.

Магнетит как модификатор реологии связующего

Введение в состав формовочного песка добавки оксида железа Fe3O4 с удельной поверхностью не менее 2500–3000 см²/г (по Блейну) радикально меняет картину взаимодействия «жидкость — твердое тело». Механизм действия основан на нескольких параллельных процессах. Во-первых, частицы магнетита, обладая высокой адсорбционной способностью, мгновенно связывают часть легкоподвижной фракции связующего, локально повышая его вязкость на границе контакта с воздухом. Возникает эффект «загустевания на фронте», который физически ограничивает распространение жидкого мениска. Во-вторых, оксид железа выступает в роли активатора каталитической реакции полимеризации. Ионы железа, присутствующие на поверхности частиц Fe3O4, ускоряют разрыв двойных связей в структуре фурановых смол, сокращая время открытой выдержки и перехода в гелеобразное состояние. Комбинация этих факторов приводит к тому, что капля связующего, попавшая на зерно песка, покрытое тонким слоем частиц магнетита, практически сразу теряет текучесть, формируя четкую границу контура печати.

Практические результаты точности и чистоты поверхности

Сравнительные испытания, проведенные на промышленных 3D-принтерах, показывают впечатляющую динамику. При печати стандартным кварцевым песком (1K62 или аналог) отклонение размеров стержня от CAD-модели по оси XY может достигать 0,7–1,0 мм, что критично для каналов охлаждения пресс-форм. При введении в шихту 3–5% оксида железа (Fe3O4) от общей массы песка величина отклонения снижается до 0,2–0,3 мм. Это сопоставимо с точностью литья по выплавляемым моделям. Более того, использование оксида железа позволяет повысить разрешающую способность печати по вертикали (ось Z). Поскольку добавка имеет более высокую плотность и теплопроводность, чем кварц, она способствует более равномерному отверждению нижележащих слоев, предотвращая деформацию тонких стенок под весом свеженанесенного песка. Это особенно востребовано при изготовлении гидравлических каналов сложной геометрии и вентиляционных отверстий в отливках для авиационной промышленности.

Термохимический барьер при заливке металла

Помимо прецизионной точности, добавки в формовочные смеси на основе магнетита решают еще одну насущную проблему — образование пригара и трудноудаляемой корки на границе «металл-форма». При температурах заливки чугуна (1350–1450°C) или стали (1550–1650°C) оксид железа частично восстанавливается углеродом связующего до вюстита (FeO) и чистого железа. Этот слой обладает иными коэффициентами термического расширения, чем кремнезем, что способствует образованию микротрещин в переходной зоне и легкому отделению стержня от отливки в процессе выбивки. Таким образом, введение Fe3O4 не только повышает точность аддитивного формообразования, но и существенно сокращает трудозатраты на финишную очистку литья.
