Как телеметрия повышает безопасность ГРПШ/ГРПБ и снижает риски утечек

15.11.2025 | Категория: Полезный материал

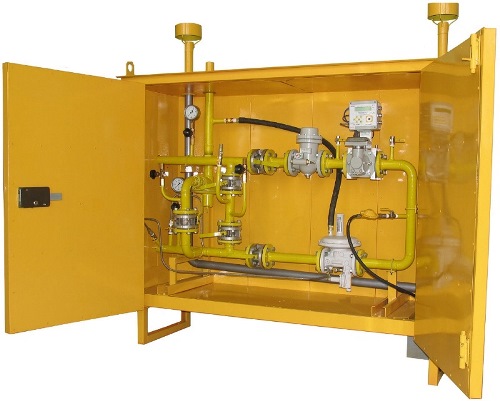

В шкафном пункте ГРПШ и в блочном пункте ГРПБ задачи одинаковые: видеть фактическое давление и расход, понимать состояние предохранительной защиты и вовремя получать сигнал о загазованности.

Телеметрия и контроль загазованности в пунктах редуцирования газа нужны не для галочки. Они обеспечивают наблюдаемость процесса, раннее обнаружение опасных ситуаций и ускоряют реакции персонала. В шкафном пункте ГРПШ и в блочном пункте ГРПБ задачи одинаковые: видеть фактическое давление и расход, понимать состояние предохранительной защиты и вовремя получать сигнал о загазованности. От качества проектирования и эксплуатации этих систем напрямую зависят безопасность людей и устойчивость газоснабжения.

Задачи телеметрии и газового контроля

Главная цель телеметрии — дать диспетчеру и ответственному персоналу объективные данные в реальном времени и историю событий для анализа. Это позволяет быстрее локализовать отклонения, планировать обслуживание по факту, а не «по наитию», и избегать внезапных остановов. Контроль загазованности решает другую, критическую задачу: фиксирует утечки и опасные концентрации газа в зоне оборудования, запускает светозвуковое оповещение и, если так предусмотрено проектом, формирует команды на защитные действия.

Важная пометка по безопасности: датчики, линии связи и вся электротехника выбираются во взрывозащищенном исполнении, соответствующем классу зоны. Запрещено отключать или «глушить» сигнализацию ради «тише в помещении». Испытания, поверки и проверки работоспособности обязательны и ведутся по графику с протоколами.

Архитектура: как все связано

В ГРПШ роль «помещения» минимальна, поэтому чаще применяют локальные датчики и передают ключевые сигналы на здание потребителя или центральный пульт. В ГРПБ, как в полноценном блоке, добавляются системные элементы: организованная вентиляция, отопление, внутренняя сигнализация, маршрутизированная связь с диспетчерским пунктом. В обеих конструкциях рационально разводить «силовую» и «сигнальную» части, предусматривать резерв по питанию (ИБП на критичные узлы) и фиксировать «безопасные» состояния на случай обрыва связи или пропадания напряжения.

Для передачи данных применяют сухие контакты, токовые петли 4–20 мА, импульсные выходы от счетчиков, протоколы уровня Modbus/RTU или TCP — по проекту и возможностям заказчика. Важно заранее определить, какие параметры нужны в онлайне, а какие достаточно получать по событиям. Там, где связь нестабильна, предусматривают локальное журналирование с последующей выгрузкой: это помогает восстановить «картину» инцидента.

Контроль загазованности: от размещения до логики

Датчики ставят там, где утечка наиболее вероятна или где концентрация может вырасти незаметно: в зоне арматуры и фланцев, рядом с фильтрами и редукторами, в нижних/верхних зонах по сценарию конвекции. Конкретные установки и количества определяют проектом. Сигнальная логика, как правило, ступенчатая: предупреждение (визуальный/звуковой сигнал, сообщение диспетчеру) и аварийная ступень (дополнительные действия по регламенту). Любые «автодействия» — только если они прямо предусмотрены проектной документацией и согласованы с эксплуатацией; самовольные «автоматические отключения» недопустимы.

Важная пометка по безопасности: вентиляция должна обеспечивать расчетный воздухообмен, а каналы притока/вытяжки — быть доступны для осмотра. Любые изменения в вентиляции без проекта повышают риск накопления газа и ложных срабатываний.

Наблюдаемость процесса и аналитика

Телеметрия дает не только «красные лампочки», но и контекст. Тренды давления до и после регулятора показывают, как оборудование переносит пики; перепад на фильтре намекает на загрязнение; частые срабатывания предохранительной защиты указывают на агрессивные режимы. Событийная лента (когда закрывался ПЗК, как включался резерв, сколько длилась загазованность, какие уставки действовали) делает разбор инцидентов предметным. В результатах анализа корректируют уставки, графики обслуживания и даже компоновку узлов, если та создает «узкие места».

Пусконаладка и ввод: проверяем не коробки, а сценарии

Перед вводом в эксплуатацию мало «увидеть зеленые огни». Нужны проверки сценариев: имитация предупреждающего и аварийного уровней загазованности с подтверждением, что работают сирены, табло, передача сообщений и, если предусмотрено, управляющие команды. Отдельно проверяют реакцию на падение/рост давления, перевод нагрузки на резервную линию и возврат в штат. Все уставки (телеметрии, газовой сигнализации, предохранительной защиты) фиксируются в протоколах с датой, фамилией ответственного и фактическими значениями.

Эксплуатация: что делать каждый день, неделю и месяц

В ежедневной рутине важны осмотры, проверка индикации и связи, контроль температуры в шкафу/блоке, отсутствие препятствий для проветривания. По графику выполняют тест сигнала загазованности (с имитацией концентрации или допущенными средствами), проверяют вентиляцию, состояние источников бесперебойного питания, актуальность времени в регистраторах, чистоту клемм и гермовводов. Любые ложные срабатывания разбирают, а не «перезапускают и забывают»: это признак либо неверных уставок, либо проблем с установкой датчиков, либо дефектов по электрике.

Минимальный набор сигналов и данных

  • Давление до регулятора и после регулятора каждой линии (рабочие значения и аварийные пороги).

  • Состояние предохранительной защиты: положение ПЗК, факты срабатываний ПСК, аварийные события регулятора/монитора.

  • Состояние загазованности: предупреждение и авария, работоспособность сирены и табло, состояние вентиляции.

  • Технические статусы: питание, ИБП, отказ/обрыв связи, открытие дверей, температурные датчики в шкафу/блоке.

Чек-лист для ТЗ и проекта

  • Какие параметры нужны диспетчеру в онлайне, какие — по событиям, какие — достаточно журналировать локально.

  • Требования к отказоустойчивости: резервирование питания, связи, логика «безопасного состояния» при обрыве/пропадании напряжения.

  • Классы взрывозащиты оборудования и кабельной инфраструктуры; трассы, гермовводы, маркировка и защита от влаги.

  • Точки установки газовых датчиков, уставки предупреждения/аварии, порядок тестирования и поверок; где хранятся протоколы.

  • Форматы и каналы передачи: сухие контакты, 4–20 мА, импульсы, Modbus; интеграция с существующим АСУ/SCADA.

Типичные ошибки и как их избежать

  • Ставить датчики «где удобно», а не там, где опасно: нужна привязка к источникам возможной утечки и реальной конвекции воздуха.

  • Оставлять телеметрию без резервного питания и без понятного «безопасного» поведения при обрыве связи: в аварии это оборачивается «немым» объектом.

  • Смешивать силовые и сигнальные кабели без экранирования и заземления: итог — ложные срабатывания и «пляшущие» показания.

  • Не вести историю событий и не анализировать тренды: тогда каждая авария как будто «впервые», а системные ошибки не исправляются.

  • Игнорировать регламентные проверки газовой сигнализации: датчик, который ни разу не испытывали, считают неработоспособным до доказательства обратного.

Важные пометки по безопасности

Все уставки в системах телеметрии, газовой сигнализации и предохранительной защиты задаются специалистами с допусками и фиксируются в протоколах. Любые изменения выполняются через проект и авторский надзор. Газоопасные работы (имитация загазованности, переключения, пусковые операции) проводятся по наряд-допуску с назначением ответственного и уведомлением диспетчерских служб. Запрещено отключать оповещение, заклинивать двери в проветриваемых зонах и складировать материалы так, чтобы перекрывать доступ к датчикам, арматуре и вентиляции.
