Как устроены трубопроводы в ППУ-изоляции: основные элементы системы

При транспортировке горячей воды по тепловым сетям часть энергии неизбежно теряется через стенки труб. Чтобы сократить теплопотери и защитить трубопровод от внешних воздействий, используют трубы с заводской пенополиуретановой изоляцией (ППУ).

Они применяются при строительстве и реконструкции теплотрасс, в том числе при подземной бесканальной прокладке.

Такая система состоит не только из прямых участков труб. Для изменения направления трассы, подключения ответвлений и соединения участков необходимы специальные элементы. От их правильного подбора зависит надёжность всей тепловой сети.

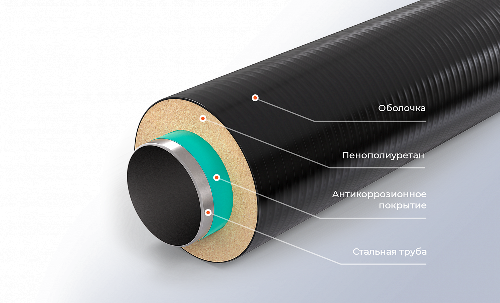

Конструкция трубы в ППУ-изоляции

Предизолированная труба представляет собой многослойную конструкцию. Каждый слой выполняет определённую функцию.

Основные элементы:

• Стальная рабочая труба. По ней перемещается теплоноситель. Диаметр и толщина стенки подбираются с учётом давления, температуры и условий эксплуатации.

• Пенополиуретановая изоляция. Слой жёсткого пенополиуретана снижает передачу тепла от рабочей трубы в окружающую среду.

• Защитная оболочка. Предохраняет теплоизоляцию от влаги и механических воздействий. Для подземной бесканальной прокладки обычно используют полиэтиленовую оболочку, для надземной — оцинкованную стальную.

• Проводники системы оперативного дистанционного контроля (СОДК). В конструкциях, оснащённых такой системой, позволяют контролировать состояние изоляции и выявлять признаки её увлажнения.

ППУ заполняет пространство между рабочей трубой и оболочкой. В результате получается единая конструкция, в которой изоляция сохраняет заданное положение относительно трубы.

Какие комплектующие входят в систему трубопровода

Прямыми трубами невозможно построить тепловую сеть со всеми поворотами, ответвлениями и подключениями. Для этого используют фасонные изделия, которые должны соответствовать характеристикам основного трубопровода.

К основным комплектующим для трубопроводов в ППУ-изоляции относятся:

• Отводы. Позволяют изменять направление трубопровода на заданный угол.

• Тройники. Используются для подключения ответвлений к основной магистрали.

• Переходы. Соединяют участки трубопровода с разными диаметрами.

• Неподвижные опоры. Фиксируют положение трубопровода и воспринимают усилия, возникающие при его эксплуатации.

• Концевые элементы. Применяются для оформления и защиты участков, где заканчивается заводская изоляция.

• Муфты и материалы для изоляции стыков. Обеспечивают восстановление защитного и теплоизоляционного слоёв после соединения труб.

Фасонные изделия могут поставляться с заводской ППУ-изоляцией. Это позволяет сохранять теплоизоляционный контур не только на прямых участках, но и в местах изменения конфигурации трассы.

Как соединяют элементы тепловой сети

При монтаже сначала соединяют рабочие стальные трубы и фасонные элементы, как правило, сваркой. Качество сварных соединений проверяют в соответствии с требованиями проекта и применимых нормативных документов.

После необходимых испытаний восстанавливают теплоизоляцию в местах стыков. Для этого устанавливают специальные муфты, герметизируют соединения и заполняют пространство теплоизоляционным материалом.

Особое значение имеет защита стыков от проникновения влаги. Если вода попадёт в теплоизоляционный слой, его свойства могут ухудшиться, а риск коррозии рабочей трубы возрастёт.

На участках с системой СОДК также соединяют контрольные проводники. Это необходимо для сохранения работоспособности системы контроля по всей длине трубопровода.

Зачем учитывать температурное расширение

При нагревании стальная труба увеличивается в длине, а при охлаждении сокращается. Эти изменения создают механические напряжения, которые необходимо учитывать при проектировании тепловой сети.

Для компенсации температурных перемещений используют предусмотренные проектом решения: изменение геометрии трассы, компенсаторы, неподвижные опоры и другие конструктивные элементы.

Выбор зависит от протяжённости трубопровода, температурного режима, способа прокладки и условий закрепления. Неправильный расчёт температурных деформаций может привести к повреждению соединений и другим неисправностям.

На что обращают внимание при выборе элементов

Все компоненты трубопровода должны быть совместимы между собой. Недостаточно подобрать отвод или тройник только по диаметру рабочей трубы.

Необходимо учитывать рабочее давление и температуру теплоносителя, толщину стенки, размеры защитной оболочки, тип изоляции и условия прокладки.

Для подземных сетей особенно важны герметичность оболочки и качество изоляции стыков. При надземной прокладке дополнительно учитывают атмосферные воздействия и особенности крепления трубопровода.

Итог

Трубопровод в ППУ-изоляции представляет собой систему взаимосвязанных элементов: рабочих труб, теплоизоляции, защитных оболочек, фасонных изделий и соединительных узлов.

Надёжность тепловой сети зависит от совместимости компонентов, правильного расчёта температурных перемещений и качества монтажа. Особое внимание следует уделять соединениям и защите теплоизоляции от влаги — именно эти участки требуют тщательного контроля при строительстве теплотрассы.
